Driver Stepper TB6600

199.000 VNĐ

Mạch Điều Khiển Động Cơ Bước 6600 sử dụng IC TB6600HQ/HG, dùng cho các loại động cơ bước: 42/57/86 2 pha hoặc 4 dây có dòng tải là 4,5A/42VDC. Ứng dụng trong làm máy như CNC, Laser hay các máy tự động khác.

đặt hàng



Thông số kỹ thuật

+ Nguồn đầu vào là 9V - 42V.

+ Dòng cấp tối đa là 4,5A.

+ Ngõ vào có cách ly quang, tốc độ cao.

+ Có tích hợp đo quá dòng quá áp.

Cài đặt và ghép nối:

DC+: Nối với nguồn điện từ 9 - 40VDC

DC- : Điện áp (-) âm của nguồn

A+ và A -: Nối vào cặp cuộn dây của động cơ bước

B+ và B- : Nối với cặp cuộn dây còn lại của động cơ

PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600

PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600

DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600

DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600

ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa

Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung

Cài đặt cường độ dòng điện

I(A) SW4 SW5 SW6
4.0  1  1  1

3.5

 0  1  1
3.0  1  0  1
2.5  0  0  1
2.0 1 1 0
1.5 0 1 0
1.0 1 0 0
0.5 0 0 0



Cài đặt vi bước cho driver
Micro Pulse/rev SW1 SW2 SW3
OFF 0 0 0 0
1 200 0 0 1
1/2A 400 0 1 0
1/2B 400 0 1 1
1/4 800 1 0 0
1/8 1600 1 0 1
1/16 3200 1 1 0
OFF     0 1 1 1

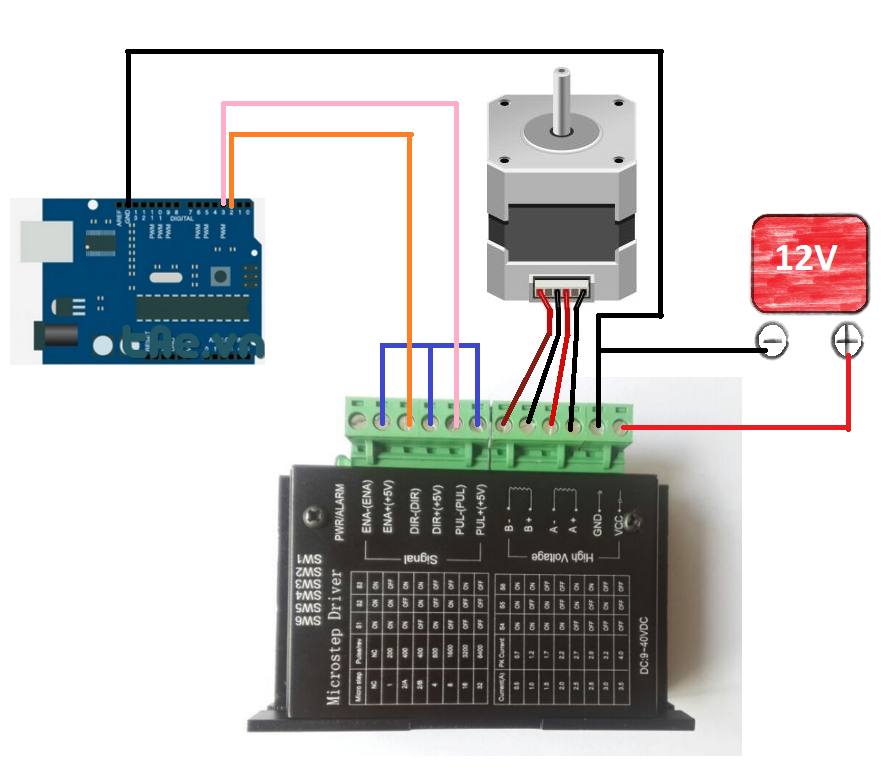

Sơ đồ nối dây
